Манометры аммиачные
Тип ТМ (ТМВ) — NH3, серия 11. Манометры аммиачные предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.
Приборы имеют дополнительную температурную шкалу.
Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.
100, 150
1,5
| ТМ | 0…0,6 (−30…+10 °C) 0…1 (−30…+25 °C) 0…4 (−30…+70 °C) |
| ТМВ | −0,1…0,5 (−70…+5 °C) −0,1…0,9 (−70…+20 °C) −0,1…1,5 (−70…+40 °C) −0,1…2,4 (−70…+55 °C) |
Опция: изготовление манометров
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Окружающая среда: −60…+60
IP40, сталь 10, черный
Сталь 10, черный
Нержавеющая сталь 08Х17Н13М2
Конструкционная сталь 45
Алюминий, шкала черная на белом фоне
Минеральное
Конструкционная сталь 45
Радиальное
G½ или M20*1,5
2 года
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Манометры ТМ серии 11
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| 100 | 1,5 | G½ / М20*1,5 | радиальное | 2095 | ||
| 150 | 2740 |

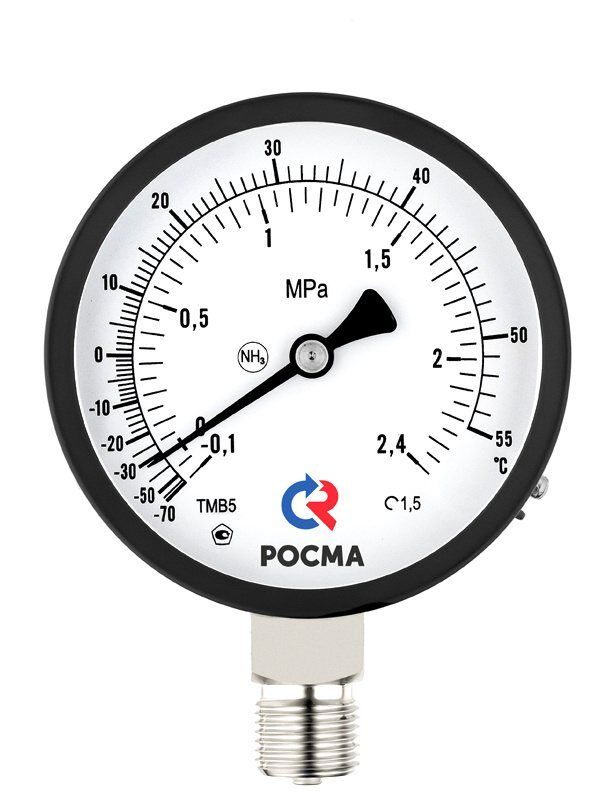

Мановакуумметры ТМВ серии 11
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| 100 | 1,5 | G½ / М20*1,5 | радиальное | 2095 | ||
| 150 | 2740 |
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Задний фланец, с установкой | ТМ (ТМВ)-511 | 175 |
| ТМ (ТМВ)-611 | 125 | |
| Указатель предельных значений (нержавеющая сталь) | ТМ, ТМВ | 120 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ, ТМВ | 40 / 50 |
| Индивидуальная шкала | ТМ, ТМВ | +10% к стоимости прибора |
| Свидетельство о поверке к нумерованному прибору | ТМ, ТМВ | 130 |
| Протокол поверки | ТМ, ТМВ | 130 |
| Индивидуальный паспорт на нумерованный прибор | ТМ, ТМВ | 100 |
| Первичная заводская поверка | ТМ, ТМВ | бесплатно |
| Периодическая поверка | ТМ, ТМВ | 180 |
| Пломбировка манометра (под заказ) | ТМ, ТМВ | 25 |
| Ремонт | ТМ (0–1,6 МПа) | от 210 |
| ТМ (2,5–40 МПа) | от 255 | |
| ТМВ | от 285 | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ, ТМВ | индивидуально |
| Тип | манометр | ТМ |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 100 | 5 |
| 150 | 6 | |
| Материал корпуса | сталь 10, черный | 1 |
| Материал штуцера и чувствительного элемента | конструкционная сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное с задним фланцем | РКТ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений (с дополнительной температурной шкалой), МПа | ТМ | 0…0,6 (−30…+10 °C) |
| 0…1 (−30…+25 °C) | ||
| 0…4 (−30…+70 °C) | ||
| ТМВ | −0,1…0,5 (−70…+5 °C) | |
| −0,1…0,9 (−70…+20 °C) | ||
| −0,1…1,5 (−70…+40 °C) | ||
| −0,1…2,4 (−70…+55 °C) | ||
| Резьба присоединения | G½; М20*1,5 | |
| Класс точности | 1,5 | |
| Измеряемая среда | аммиак | NH3 |
Пример обозначения:
ТМ − 511Р. 00 (0−0,6 МПа)/(−30…+10 °C) G½. 1,5 NH3
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
| Росма | Манотомь | Физтех | БД | Юмас |
|---|---|---|---|---|
| ТМ-511 | МП3А-У | МП3А-Уф | ДМ-4 NH3 | МП100М NH3 |
| ТМ-611 | МП4А-У | МП4А-Уф | ДМ-4 NH3 | МП160М NH3 |
Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-511Р | 100 | 100 | 98 | 47 | 23 | 82 | 14 | 22 | G½ или M20*1,5 | − | − | − | 0,43 |
| ТМ-511Р* | 17 | 0,44 | |||||||||||
| 5,5 | 3 | 80 | 0,49 | ||||||||||
| ТМ-611Р | 150 | 150 | 148 | 108 | 14 | − | − | − | 0,74 | ||||
| ТМ-611Р* | 106 | 19 | 0,78 | ||||||||||
| 7 | 4 | 128 | 0,89 |
* — для модели в черном корпусе
